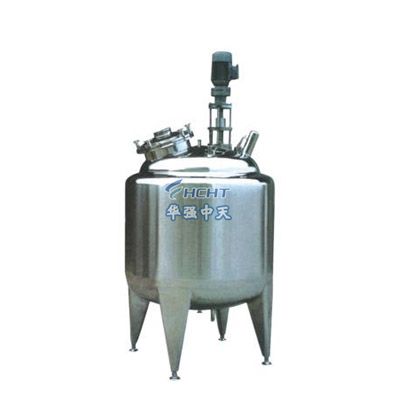

調配罐 調配罐又名拌料缸、混料缸，有節能、耐腐蝕、生產能力強、清洗方便、結構簡單等優點，主要用于乳品和食糖及其它元素和各種藥物再配合后進行攪拌均勻作用，是乳品、飲料、制藥廠不可缺少的設備。采用材質為SUS304或316不銹鋼. 本系列配液罐嚴格遵循《藥品生產質量管理規范》GMP總則(1998年修訂版)第三十一、三十二條要求，根據GB150-98《鋼制壓力容器》，JB/T4735-97《鋼制焊接常壓容器》要求進行設計，制造驗收。

　　1、容積：50L、100L、200L、300L、500L、600L、1000L～5000L。

　　2、加熱方式：采用電熱棒插入夾套內，加熱均勻無冷區。夾套內注入導熱油或水為加熱介質，產生熱能對罐內物料進行加熱。

　　3、物料加熱溫度：≤350℃;物料加熱時間：20min～90min(視工藝需要)。

　　4、溫度控制：采用電熱偶測量溫度與溫控儀連接進行測控溫度(溫差±≤1°C)，并可調節物料溫度的高低。溫控儀安裝在電控箱內，溫度傳輸桿直插至罐內底部，使料液用到最低位置也能指示出溫度。

　　5、罐體：內表面鏡面拋光處理，粗糙度Ra≤0.4μm。

　　6、上蓋：為兩扇可開式活動蓋，便于清洗，內外表面鏡面拋光處理(粗糙度Ra≤0.4μm)。

　　7、內罐底結構：經旋壓加工成R角，與內罐體焊接、拋光后無死角，并向出料口方向呈5°傾斜，便于放凈物料無滯留。

　　8、夾套形式：全夾套，用于加入導熱油或水，使工作時達到最佳升溫和降溫的目的。

　　9、保溫材料：采用填充珍珠棉、巖棉或聚氨酯澆注發泡，保持與外界的溫差，達到隔熱保溫效果。

　　10、外殼體表面處理方式：鏡面拋光或2B原色亞光或2B磨砂面亞光處理。

　　11、攪拌裝置：頂部中心攪拌，減速機輸出軸與攪拌槳軸采用活套連接，方便拆裝與清洗。

　　12、攪拌轉速：15～120r/min(定速);攪拌槳形式：框式、錨式、槳葉式、渦輪式等(按工藝要求)。

　　13、設備配置：電氣控制箱、溫度儀、料液進出口、介質進出口(進、排油)、放空口(溢油孔)等。

　　14、材質：內罐體SUS304或SUS316L;夾套為Q235-B或SUS304;外保護殼體為SUS304。

　　15、各進出管口工藝開孔與內罐體焊接處均采用翻邊工藝圓弧過渡，光滑易清洗無死角，外表美觀。
