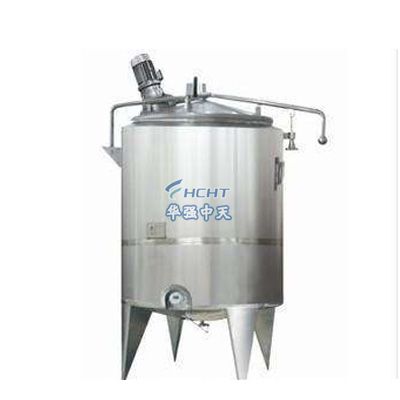

一、不銹鋼發酵罐概述
不銹鋼發酵罐一般是以發酵罐材質而言的，適用于各種微生物發酵工程，是工業常用微生物發酵設備之一。發酵罐罐體采用SUS304/316L高級不銹鋼材質，由圓柱體及橢圓形或碟形封頭焊接而成，罐體內外壁經拋光處理，安全衛生無死角，可實現在位高溫滅菌，符合國家GMP衛生標準，廣泛應用于食乳品、生物工程、制藥、精細化工等行業。
二、不銹鋼發酵罐結構構成
該設備主要由罐體、夾套、攪拌系統三大系統構成，另設夾套或盤管、傳動裝置、軸封裝置、保溫介質、支撐、發酵專用取樣放料閥、冷卻液進出口、溫度傳感器接口、PH自動控制系統、壓力傳感器、空氣呼吸器、CIP接口等組件。
罐體一般采用SUS304/SUS316L高級不銹鋼材質，內筒壁采用機械拋光或電解鏡面拋光，外筒壁采用304全焊接結構保溫，外表面采用鏡面或亞光處理;筒體對外連接口采用衛生快開接頭，安全衛生無死角，符合國家GMP衛生標準。
不銹鋼發酵罐在線控制系統采用彩色液晶觸摸屏+PLC全自動控制，可在線檢測并控制發酵過程相關參數。控制系統包括滅菌界面、參數設定與矯正、數據曲線圖、數據報表、發酵批次號設定、在線動畫、報警裝置等，可連接上位機、電腦和打印機，實現遠程監控及數據存儲與打印。
另外，配有溫度控制裝置、測溫孔、CIP自動旋轉噴洗球、消泡器、擋板、空氣分布器、溫度傳感器、視鏡射燈、液位計等設備，便于人工操作，簡單可靠。
三、不銹鋼發酵罐結構特征
1、罐體均采用SUS304/SUS316L高級不銹鋼材質，內外表面均采用拋光處理，拋光精度Ra0.4,可防止物料粘壁，且易清洗;
2、攪拌系統采用三層六平葉發酵專用標準槳，無級調速，可實現發酵攪拌過程全自動控制;
3、不銹鋼發酵罐采用在位高溫蒸汽滅菌，滅菌過程可實現自動控制，滅菌溫度精確;
4、瑞士梅特勒PH電極及屏蔽導線，范圍在2~12PH，控制精度為±0.02PH;
5、自動檢測泡沫，可添加消泡劑，靈敏度為100~10000;空氣流量控制可采用轉子流量計手動調節，范圍為0~5000L/min;
6、補料系統可通過蠕動泵自動流加，范圍為0~5L/min,控制精度±2%。
四、不銹鋼發酵罐技術參數
規格型號 | 外形尺寸 | 總功率(常規配置) | 備注 | |
電機功率(KW) | 攪拌轉速(R/min) | |||
FJG--100 | 500×800×1700MM | 0.75KW | 0-280 | |
FJG--200 | 600×1000×1800MM | 1.1KW | 0-280 | |
FJG--300 | 800×1200×2000MM | 1.5KW | 0-280 | |
FJG--500 | 900×1300×2000MM | 2.2KW | 0-280 | |
FJG--1000 | 1000×1500×3300MM | 2.2KW | 0-280 | |
FJG--2000 | 1200×1600×3200MM | 4KW | 0-280 | |
FJG--3000 | 1400×2000×3600MM | 5.5KW | 0-280 | |
FJG--4000 | 1500×2000×3800MM | 7.5KW | 0-280 | |
FJG--5000 | 1600×2200×4000MM | 11KW | 0-280 | |
五、不銹鋼發酵罐質量標準
設計、制造、檢驗、驗收執行：
1、《中華人民共和國特種設備安全法》
2、SFDA 《藥品生產質量管理規范》
3、TSG21—2016《固定式壓力容器安全技術監察規程》
4、GB150—2011《壓力容器》
5、NB/T47015—2011《壓力容器焊接規程》
6、NB/T47013—2015《承壓設備無損檢測》
7、HG/T20584—2011《鋼制化工容器制造技術要求》
